3本ロールミルデータ活用&安全強化パック
データ活用&安全強化パックは、3本ロールミル「イージーロール BR型」専用のオプションパックです。タッチパネル式の電動ロール隙間調整(電動ポジションリピーター)、運転条件を自動で記録するロギング機能、処理条件を登録して呼び出せるレシピ機能をまとめて追加できます。あわせて安全カバーなどの安全対策も強化でき、段取り時間の短縮、運転条件の再現性向上、トラブル解析、リスクアセスメントへの対応に役立ちます。
このような方におすすめです
段取りに手間と時間がかかる
ロール調整に手間がかかり、処理開始までに 時間を要する。
ロール調整に手間がかかり、処理開始までに 時間を要する。
トラブルが起きた時に原因が分からない
運転条件が記録されておらず、どの条件が影響したか追えない。
運転条件が記録されておらず、どの条件が影響したか追えない。
機能1 タッチパネル式 電動ロール隙間調整
イージーロールのポジションリピーター(ロール隙間を1µm単位で数値管理)を電動化したものです。数値入力だけで4か所のロール位置を同時に制御できます。
ロギング項目例
※csv 出力可能です
※出力内容はカスタマイズできます
※仕様はアナウンスなく変更する可能性があります。
- ロール隙間の設定値
- ペースト温度
- モーター動力負荷
- ロール回転数
- ロール通水媒体の出入り口温度
※出力内容はカスタマイズできます
※仕様はアナウンスなく変更する可能性があります。

自動記録・操作で、ヒューマンエラーを防止しリアルタイム且つ、間違いのない記録管理

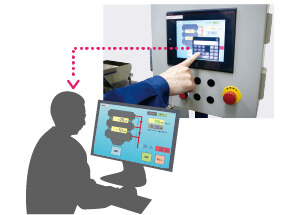

タッチパネル画面を外部出力し、別室でのプロセス監視も可能です。

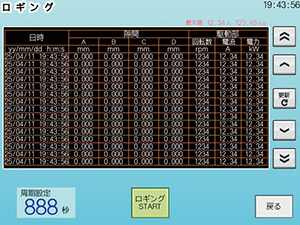

機能2 自動ロギング機能
処理中の運転条件を時系列で自動記録します。品質検証・トラブル解析のため、いつ・どの数値を設定したかを記録します。- ロール隙間の設定値
- ペースト温度
- モーター動力負荷
- ロール回転数
- ロール通水媒体の出入口温度等
機能3 レシピ機能
実際に使う処理条件をレシピとして登録できます。登録できる項目
- 各パスのロール隙間(4か所)
- ロール回転数
- パス別の切り替えシーケンス
- 処理条件を名前付きで登録
- 次回は呼び出してスタート
- 段取り時間をほぼゼロに
同一条件の再立上げ時、数値設定後の追加隙間調整 0回
安全対策(別途)
徹底した安全対策で、事故を未然に防ぎます。

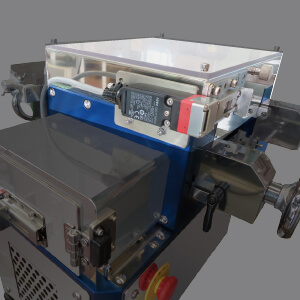

ロール部安全カバー
(安全スイッチ+ スライド式アクチュエータ)

意図的なインターロック無効化を防止します。投入窓がないため、処理物投入時ロールへのアクセスを物理的に防ぎます。
(安全スイッチ+ スライド式アクチュエータ)

意図的なインターロック無効化を防止します。投入窓がないため、処理物投入時ロールへのアクセスを物理的に防ぎます。

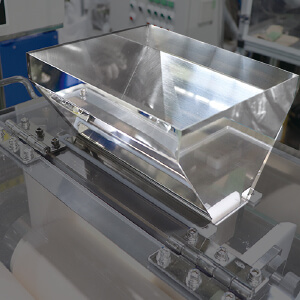

ロール部安全カバー
(ホッパー格子付き投入口)

工具を使用しないと取り外せません。
(ホッパー格子付き投入口)

工具を使用しないと取り外せません。

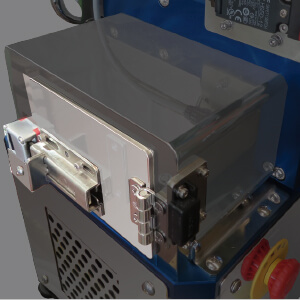

洗浄用手回しハンドル部安全カバー

安全 スイッチ+ スライド式アクチュエータ
盤面に手動/電動切替 スイッチ

安全 スイッチ+ スライド式アクチュエータ
盤面に手動/電動切替 スイッチ

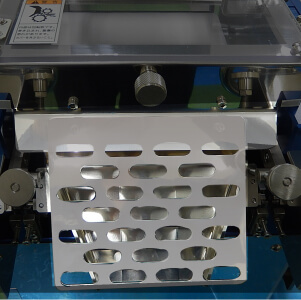

流し板部安全カバー

ブレードかきとり部へのアクセスを完全防止
安全カバーはトルクヒンジ仕様です。

ブレードかきとり部へのアクセスを完全防止
安全カバーはトルクヒンジ仕様です。
導入メリット
導入による効果とメリット生産性の向上:
レシピを呼び出して数値を設定するだけで処理を始められ、同一条件の再立上げ時は追加の隙間調整が不要です。段取り時間を大きく減らし、装置の稼働時間を増やせます。
レシピを呼び出して数値を設定するだけで処理を始められ、同一条件の再立上げ時は追加の隙間調整が不要です。段取り時間を大きく減らし、装置の稼働時間を増やせます。
品質の安定化:
ロール隙間や回転数を数値で設定・記録するため、作業者の経験や勘に頼らず、誰が運転しても同じ品質を再現できます。ラボで決めた条件を生産に移すときの基準にもなります。
ロール隙間や回転数を数値で設定・記録するため、作業者の経験や勘に頼らず、誰が運転しても同じ品質を再現できます。ラボで決めた条件を生産に移すときの基準にもなります。
トレーサビリティと安全性の向上:
運転条件がロットごとに記録として残るため、品質の説明やトラブル時の原因究明がスムーズになります。安全カバーなどの安全対策とあわせて、リスクアセスメントへの対応にも役立ちます。
運転条件がロットごとに記録として残るため、品質の説明やトラブル時の原因究明がスムーズになります。安全カバーなどの安全対策とあわせて、リスクアセスメントへの対応にも役立ちます。
