ビーズミル・3本ロールミル試作テスト|分散・粉砕条件の最適化をお手伝いします

ビーズミル・3本ロールミル試作テストの概要

「この材料、本当にうまく分散できる?」「他社機との違いを実感してから導入したい」
そのような課題は、実機によるビーズミルの試作テストで解決できるかもしれません。
アイメックスでは、お客様の材料・目的に応じて、最適なビーズミル条件の検証を行う試作テストを常時受け付けています。


アイメックスで試作テストを行うメリット



お客様にとっての最善策を考えます。

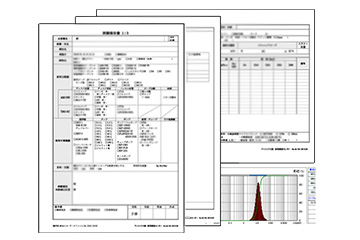

テストの報告書

試作テストを始めて60 年以上の蓄積データを活用しながら、ビーズミル処理結果を弊社の技術員が分析し、お客様のご要望に合わせた機種や処理に対するご提案を致します。

豊富な測定機でスラリー評価が可能

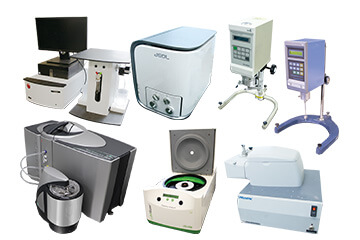

測定器

分散良し悪しの評価は、1つの測定機で決定するのは困難であり、複数の特性評価から総合的に判断が必要です。当社では、粒度分布と粘度測定に加えて詳しくスラリーを評価できる測定機をそろえています。

複数の条件検討が短時間で行えます。

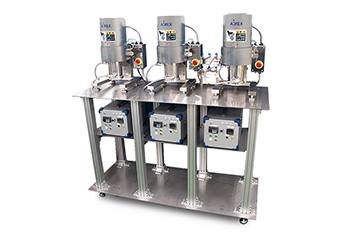

イージーナノ3台

バッチ式ビーズミルRMB2 を 3 台ご用意しています。分解・洗浄が簡単なミルのため、短い時間で複数の条件検討を行うことが可能です。処理時間によりますが、1 日 6 条件以上 処理できます。


試作テストの流れ

STEP1  お問い合わせ

お客様よりテストのご希望をお電話、FAX、webサイトにて承ります。

お問い合わせイメージ

STEP2 テスト内容の確認

弊社の「試験依頼書」に基づいてテスト内容の確認をさせて頂きます。

打ち合わせの様子

STEP3 お見積提出

テスト費用のお見積を提出致します。


御見積書イメージ

STEP4  テスト実施

不安な点が御座いましたら事前にご相談下さい。ディスカッションでは、分散についてのご相談も承ります。お客様の目標が達成できるよう最善を尽くします。

STEP5 テスト結果提出

粒度分布測定結果、試験報告書と合わせて提出致します。
※3本ロールミルテストに関しては、記録書のみの提出となります。

テスト報告書

STEP6 テスト後フォロー

営業員がお伺いして、テスト結果やお客様側の製品評価を基に、機種選定や粉砕・分散のアドバイスなどを行います。

打ち合わせの様子



試作設備・評価体制について


試作テスト機のご案内

横にスクロールしてご覧いただけます。

製品名 SHM型 ディスパージョンアルファミル Neo-
アルファミル
イージーナノ スタートラボ ニュー
ビスコミル
イージーロール
 機械外観 SHM型 DAM型  NAM-3
イージーナノ スタートラボ ニュービスコミル BR-150HCVⅢ
用途 生産 研究開発/生産 研究開発/生産 研究開発 研究開発 生産 研究開発/生産
特長 高吐出運転 小径ビーズでの処理が得意  高品質ナノ粒子生成/粗大粒子低減 少量・簡単
30mL~
一度に多種類の試料を処理可能
高粘度・高濃度対応 高粘度・高濃度対応  高粘度・高濃度ペースト
使用ビーズ径 φ0.1-2.0mm  φ0.03-
0.5mm
  φ0.03-
0.3mm
  φ0.03-
2.0mm
 φ0.3-
2.0mm
 φ0.5-
2.0mm
ビーズ分離
方式
遠心分離+スクリーン 遠心分離 遠心分離 別工程分離 ギャップセパレーター ギャップセパレーター
運転方式  循環運転・
パス運転
 循環運転・
パス運転
 循環運転・
パス運転
 バッチ式
※オプションで循環可能
 循環運転・
パス運転
 循環運転・
パス運転
 ー
モーター容量  2.2-75kW  2.2-37kW  5.5-37kW   0.75kW  0.75kW 5.5-22kw  ー


試作テスト後のスラリー評価について

分散状態の良否は、単一の測定結果だけでは正確に判断できません。複数の評価項目を組み合わせた総合的な観察・判断が必要です。
試作テストで得られたスラリー(分散液)については、「粒度分布」と「粘度」の標準測定に加えて、オプションで「粉体の形状」「分散安定性」「粗大粒子数」「比表面積」といった項目も追加測定することができます。多角的にスラリーを評価することで、より正確な状態を把握できます。

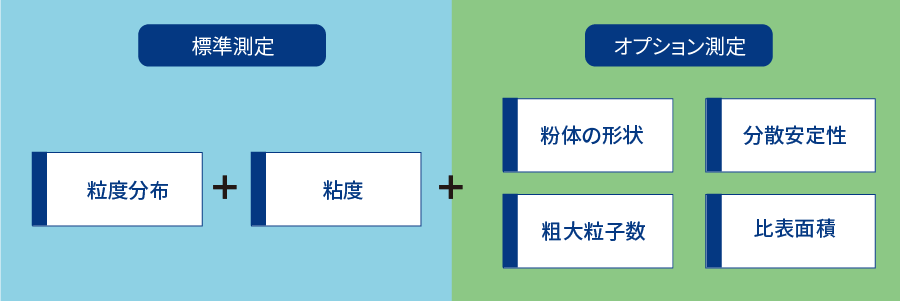

標準測定とオプション測定
※ビーズミル試験を行わず、測定・スラリー評価のみ行うこともできます。その場合、標準測定にも金額がかかります。



評価に使う測定装置一覧

粒度分布測定器

レーザー回折・散乱法(LD)

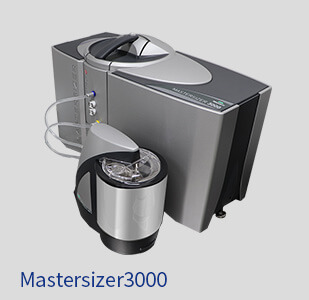

Mastersizer3000
測定範囲 0.01~3500μm
必要量 スラリー1~3mL程度

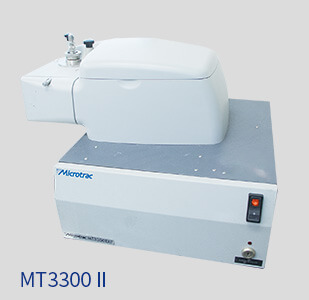

MT3300Ⅱ
測定範囲 0.02~2800μm
必要量 スラリー1~3mL程度
動的光散乱法(DLS)

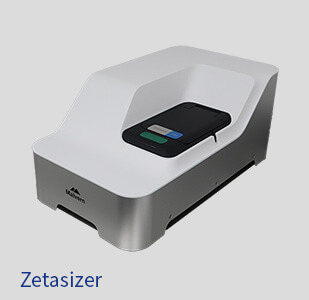

Zetasizer
測定範囲 0.0003~10μm
必要量 スラリー1~3mL程度

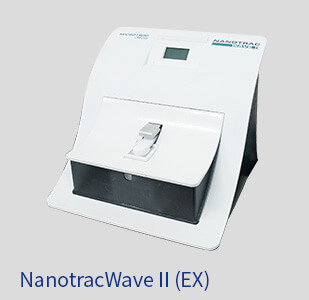

NanotracWaveⅡ(EX)
測定範囲 0.0008~6.5μm
必要量 スラリー1~3mL程度

粘度計

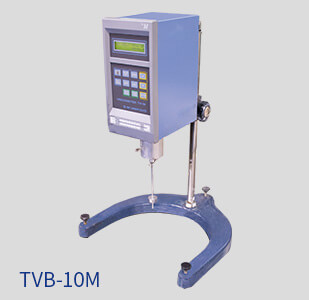

B型粘度計
TVB-10M

ローターと呼ばれる回転子を液体に浸し、
モーターで回転させて流動抵抗を測定します。
簡易的に幅広い粘度域の測定が可能です。

測定範囲 200~8000000mPa・s
必要量 スラリー100mL

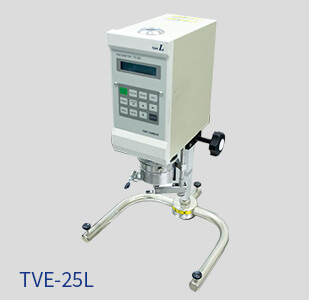

E型粘度計
TVE-25L

円錐平板型のプレートを用いて、
少量のスラリーで粘度を測定します。
チクソトロピー流体の流動特性の測定に適します。

測定範囲 0.6~176200mPa・s
必要量 スラリー3mL

走査電子顕微鏡(SEM)

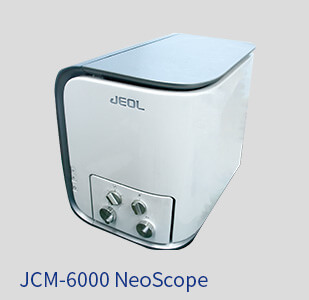

NeoScope

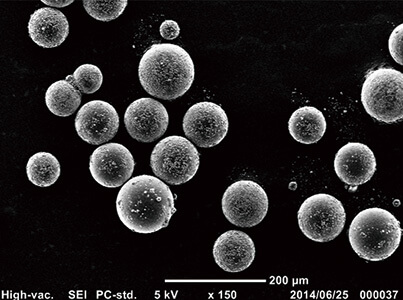

SEM画像

粉体の形状等を確認したい場合に適しています。

二次電子像 倍率×10~30,000倍
加速電圧  5~15kV
必要量 測定物(粉体)1g程度

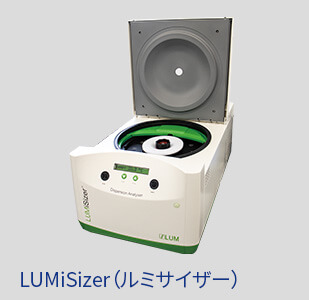

遠心沈降方式分散安定性評価測定装置

スラリー原液を、遠心沈降法によって微小~粗大まで測定し、沈降速度分布を得ることができます。
その分布からスラリー原液での分散性の比較ができます。

LUMiSizer
測定領域目安|10nm~100μm

■特徴

  • 希薄系から濃厚系までスラリー中粒子の沈降速度分布を測定できます。
  • 希釈を必要としないので、原液での評価が可能です。
  • 幅広い温度域での測定が可能(4~60℃)

■このような場合におすすめです

  • 凝集するので希釈したくない
  • LDやDLSの測定では評価が困難なサンプル

■ご準備頂くもの

対象測定物と比較用のリファレンス品(スラリー)

■アプリケーション事例

各種インク、化粧品、セラミック材料、電池材料、など(有機溶剤スラリーも対応可能)

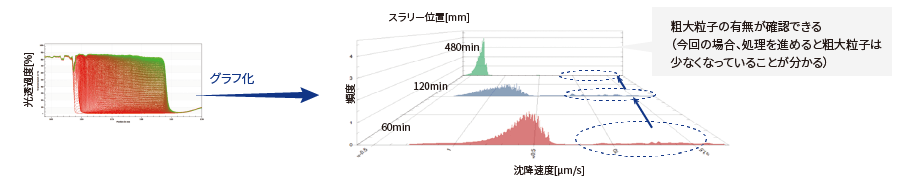

■測定事例

TiO2+BaCO3スラリー
ルミサイザーの測定事例

個数カウント方式 粒子径分布測定装置

レーザー回折・散乱法(LD)、動的光散乱法(DLS)では測定できない粗大粒子の個数を測定することができます。

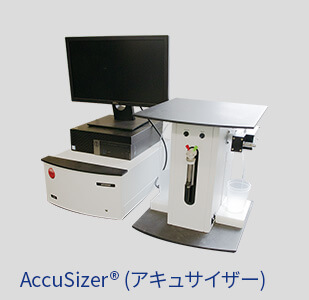

アキュサイザー
測定領域|0.5μm~400μm

アキュサイザーのグラフ
グラフでは、スラリー10mL中に0.5μm以上の粒子が
何個あるかを分布化しています。

■特徴

  • ひとつひとつの粒子を検出する個数カウント方式で、一般的な 粒度分布計では検出困難な低濃度の粗大
    (凝集)粒子の観察に活用出来ます。
  • 水系だけでなく有機溶剤中の測定も可能です。



■このような場合におすすめです

  • 粗大、凝集粒子の有無を知りたい
  • 粗大側の分布を知りたい

■ご準備頂くもの

対象測定物と比較用のリファレンス品(スラリー)、希釈溶媒(1~2L/1点)、洗浄溶媒

■アプリケーション事例

電池材料、セラミック材料、各種インクなど

比表面積計

スラリーを粉体化させ、ガス吸着方式の多点法で吸着等温線を測定し、比表面積を算出します。

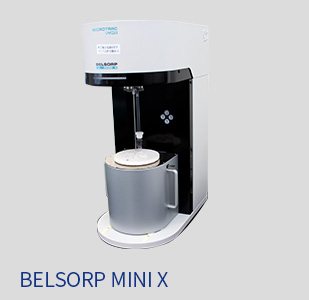

BELSORP
測定領域|0.01㎡/g~

■特徴

粉体の比表面積を測定し、他の測定器では測定できないわずかな微小粒子を測定

■ご準備頂くもの

対象測定物と比較用のリファレンス品(粉で0.5~1g以上)
※スラリーでも粉体化しての測定が可能です。

■このような場合におすすめです

粒度分布で処理の可否が分からないスラリー

■アプリケーション事例

電池材料、セラミック材料など


試作テスト結果と資料

試作テスト結果のご報告例

試験報告書

・試験内容、結果、考察、まとめ、粒度分布測定結果
(ビーズ径・濃度・添加剤比較、スケールアップ結果、ビーズミル処理効率結果)

ビーズミル処理結果を弊社の技術員が分析し、お客様の
ご要望に合わせた機種や、処理に対するご提案を致します。

※3本ロールミルテストに関しては、記録書のみの提出となります。

テスト報告書

試作テスト場所ご案内

研究開発センター

草加工場内 研究開発センター

〒340-0831 埼玉県八潮市南後谷62番地
東武スカイツリーライン「草加駅」 東口より徒歩15分

試験依頼書サンプルダウンロード(ビーズミル・3本ロールミル)

テストを実施する際には試験依頼書の内容を確認させて頂いております。以下の試験依頼書サンプルのpdfファイルをダウンロードして記入頂き、web問い合わせの際に添付して頂けるとスムーズにテストをご案内することができます。

ビーズミル試験依頼書_web/pdf(224KB

ビーズミル試験依頼書


3本ロールミル試験依頼書_web/pdf(209KB)

ロールミル試験依頼書


試作テスト関連 資料ダウンロード

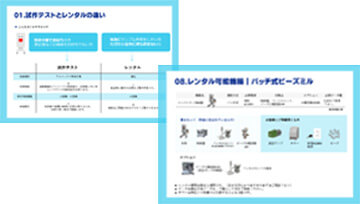

試作テスト資料の中身
試作テストとレンタルの違いについて、アイメックスで試作テストを行うメリット、当日の流れや準備物についてなど詳しく記載しています。貴社内でのご説明等にご活用頂けます。(A4横11ページ)

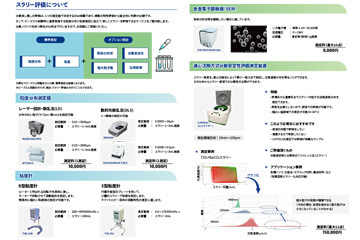

評価サービスカタログ
ビーズミル試験時に通常実施する粒度分布と粘度測定に加えて、詳しくスラリーを評価できるサービスが御座います。
評価サービスのリーフレット(A4縦4P)が無料でダウンロードできます。
