微粉砕~高濃度(高粘度)処理まで対応可能な生産機|ビスコミル

ニュービスコミル NVM型

ニュービスコミル外観

ニュービスコミルはビーズ分離方式に“ギャップセパレーター”を採用した連続式ビーズミルです。

詰まるトラブルが少ない堅牢なビーズミルで、汎用性が高く低粘度~高粘度まで幅広く安定して処理することができます。

同じ構造で卓上サイズのスタートラボからのスケールアップも容易です。

生産用
使用可能ビーズ径
φ0.5~2.0mm
ギャップセパレータービーズ分離方式
循環運転・パス運転
低粘度~高粘度対応

ビスコミルの特長

No.2


メンテナンス性良好

芯出しなどの調整作業なし。また、洗浄・部品交換が容易です。

No.3


ショートパスを防ぐ構造

L/D(ベッセルの長さ/直径)が大きいため、ショートパスを防ぎます。効率良く処理が可能です。

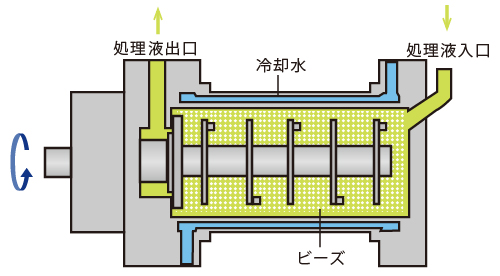

内部構造

ニュービスコミル内部構造



高粘度対応の秘密はセルフクリーニング機構

スリット式ビーズ分離の構造
ビーズの分離方法はギャップセパレーター方式です。
ギャップセパレーターの隙間は最小0.15mmで、スラリーのみ通り抜けベッセル(粉砕室)内にビーズを留めることが可能です。


POINT セルフクリーニング機能
ギャップセパレーターを構成するスリットが回転しているので固着による目詰まりを抑制します。


ピン付ディスクと戻しディスク採用

ピン付ディスク

粉砕室内をピンにより乱流状態にすることで、低周速時でも高効率処理が可能です。低周速運転によって温度上昇を抑制&コンタミネーションを低減できます。



ピン付ディスク
POINT
温度上昇抑制
コンタミネーション低減
■ ピン付ディスクの周速と粉砕効果
ピン付ディスクの周速と粉砕効果グラフ

■ 目標粒径に到達するまでの発生熱量
ピン付ディスク 4680Kcal/h(9m/sec)5.44kW
平型ディスク  5110Kcal/h(12m/sec)5.94kW
卍型ディスク  7290Kcal/h(14m/sec)8.47kW

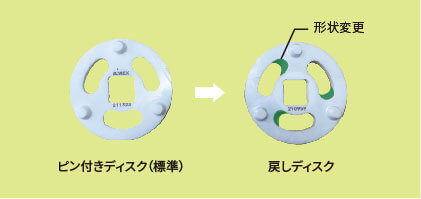

戻しディスク

吐出量を多くすると、ビーズが出口側に偏在しやすくその結果電力上昇が発生します。
そこで戻しディスクは、ビーズの偏在を抑え電力上昇を抑制します。
他にも「高粘度」「粗粒」の多いスラリーでは、ビーズが出口側へ偏在しやすいですが、戻しディスクにより安定運転が可能です。



戻しディスク
流量増加によるミル電力上昇
戻しディスクとピン付きディスクの電力比比較


メンテナンス性良好

シンプルで、トラブルが非常に少ない構造となっています。分解・洗浄後も定められた順番通りに部品を組んでいけば簡単に組み立てることができます。

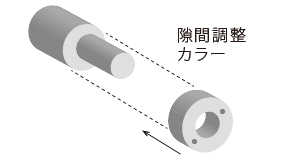

芯出しなどの調整作業なし
芯だしの様子
隙間調整カラーを入れることで既定の隙間に簡単に設定できます。難易度の高いスリット部の芯出し調整は必要ありません。

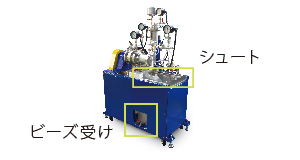

洗浄・部品交換が容易
洗浄が容易です
ベッセルを横にスライドし、一人で洗浄や部品交換が可能です。

ギャップセパレーター コンビスリットタイプ【オプション】

シングルタイプに比べて、開口面積が3倍大きくなるため圧力上昇を抑制します。
圧力の低減により高吐出運転対応が可能となります。

コンビスリットの構造図

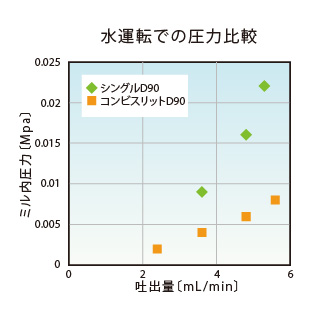

水運転での圧力比較
圧力比較

コンビスリットを採用することで、高吐出運転が可能となり、スラリーの均一性に寄与します。以下処理事例では、高吐出運転によりスラリーの均一性を上げることで、無機物粒子の最大粒子径の減少が早く、処理時間で40%短縮が可能となりました。

処理条件 通常スリット コンビスリット
ポンプ吐出量 2L/min 6L/min
ディスク周速 9m/s
ビーズ φ0.5mm75vol.%
処理物 無機物粒子
粘度 500mPa・s

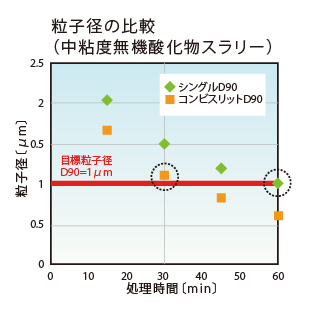

無機物粒子の最大粒子径推移
最大粒子径推移


処理事例

処理物 酸化銅
ディスク周速 12m/s
ビーズ φ0.5mm ジルコニア

酸化銅処理の例


酸化銅の粒度分布のグラフ

用途

顔料、染料、各種インキ、カーボン、ペイン卜、紙コーデイング材、セラミックス、磁気塗料、電子材料、繊維、感光、電池、光媒体、農薬、医薬、食品等



仕様

横にスクロールしてご覧いただけます。

  1.5 5 15 30 50
ベッセル容量 1.5L 4.5L 15.9L 29.5L 51.8L
モーター容量 5.5kW 11kW 22kW 37-45kW 55-75kW
ポンプ容量 (L/h) 9~36 30~110 100~380 180~710 310~1240
 内筒材質 ZTA,窒化珪素、アルミナ、SUS+HCrメッキ
 ディスク材質 ジルコニア、窒化珪素、アルミナ、SUS+HCrメッキ、ウレタン



ライン



ウルトラビスコミルUVM

ウルトラビスコミル UVM型

UVM-10以下は、φ0.2mmまで使用可能。
UVM-20以上は、φ0.3mmまで使用可能となります。

ギャップセパレーターを撹拌主軸と別駆動することで、セパレーターの回転部を低速回転させ、スリット隙間を0.1m/mに微小化しました。ピン付ディスクの採用で、小径ビーズの高充填・低周速稼動に対して、驚くほど強い粉砕力を発揮します。

仕様

横にスクロールしてご覧いただけます。

  UVM-2 UVM-5 UVM-10 UVM-20 UVM-30 UVM-45 UVM-60 UVMー
100
実用量(L) 2.2 6.5 13 26 41 62 83 140
処理容量(L/h) 6~36 13~80 22~
1,300
37~220 52~310 70~420 87~520 125~
760
モーター容量
(kW)
5.5~7.5
0.4
7.5~11
0.4
15~22

0.4
22~30
0.4
30~45
0.75
30~55
0.75
37~55
0.75
55~75
ビーズ最大充填量(kW) 1.6 4.2 8.5 17 25 38 50 85
概略寸法 A 1,400 1,600 1,900 2,250 2,500 2,650 2,900 3,600
B 850 920 1,050 1,170 1,370 1,600 1,800 1,850
C 1,600 1,700 1,750 1,800 1,950 2,000 2,050 2,200
概略重量(kg) 550 700 850 1,600 2,100 2,600 3,400 4,300
※仕様によりカスタマイズ可能です。
※寸法のABCについてはカタログをご覧ください。
