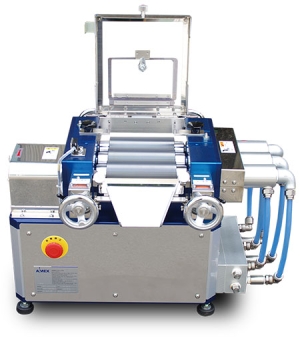

イージーロールの選ばれる理由
イージーロールが皆様に選ばれる理由は3つあります。
![特許取得BR-150VⅢ](/dcms_media/image/BR_tokkyo.jpg)
ポジションリピーター
3本ロールミルの品質に大きな影響を与えるのは、ロール間の隙間です。![ポジションリピーター](/dcms_media/image/roll_pozi_photo.jpg)
特許取得 ポジションリピーターなら、ロールの隙間管理が簡単です。
誰でも・いつでも・簡単にロール位置を管理できます。
誰でも・いつでも・簡単にロール位置を管理できます。
- 目盛単位1μmからの調整機構で、隙間の数値管理が可能
- 押圧条件でも同様に数値管理可能
- シンプルな機械式調整機構であり、非防爆/防爆問わず
- 調整ハンドルで設定数値に合わせるだけの簡単作業
隙間調整方法の比較
アイメックスの調整機構 | その他の調整機構 | |
ポジションリピーター | 油圧によるロール押圧調整 | 隙間ゲージ&ペースト状態を見て調整 |
---|---|---|
|
|
|
再現性について
アイメックスの標準ペースト(アルミナ)を、作業員A,Bの2名がポジションリピーター(PR)なし/ありで処理し、
再現性について確認を行いました。
ロールの自動隙間調整【オプション】
- 導入メリット -
3本ロールミル処理において適切な品質管理ができます。
作業の機械化・簡素化により、ヒューマンエラー防止
![before](/dcms_media/image/BRauto_before.jpg)
4か所のハンドルを操作し
“ 手動 ” でロール隙間を調整
![after](/dcms_media/image/BRauto_after.jpg)
タッチパネルに数値を入力し「調整」ボタンを押すことで、“ 機械 ” がロール隙間を正確に調整
機能:
条件変更の権限付与、 処理条件の登録など
![外部出力の様子](/dcms_media/image/BRauto_1.jpg)
タッチパネル画面を外部出力し、
別室でのプロセス監視も可能
記録された処理条件をもとに、品質検証が可能
![自動隙間調整全体図](/dcms_media/image/auto_roll_IMG_3259.jpg)
ロギング項目例
※csv出力可能です ※出力内容はカスタマイズできます
- ロール隙間の設定値
- 処理時間
- モーター動力負荷
- ロール回転数
- ロール通水媒体の出入口温度 など
安全装置
3本ロールミルを使用する際、安全であることは必要最低限の条件です。アイメックスのイージーロールは標準で安全装置が装備されていますので、お客様に安心してご使用して頂けます。
非常停止ボタン![非常停止ボタン](/dcms_media/image/hijyou.jpg)
![非常停止ボタン](/dcms_media/image/hijyou.jpg)
手回しハンドル![手回しハンドル](/dcms_media/image/handle.jpg)
![手回しハンドル](/dcms_media/image/handle.jpg)
安全カバー![安全カバー](/dcms_media/image/anzencover.jpg)
![安全カバー](/dcms_media/image/anzencover.jpg)
ブレーキ機構![ブレーキ機構](/dcms_media/image/bure-ki.jpg)
![ブレーキ機構](/dcms_media/image/bure-ki.jpg)
安全面に配慮した洗浄の仕方、また、安全機構について動画でご覧ください。
アフターフォロー
アイメックスでは、3本ロールミルの定期点検を実施することで、末永くお客様にご使用して頂くことが可能です。
定期点検項目例
1.ロール隙間調整動作 | 2.ロール外観 | 3.潤滑油 | 4.消耗品の摩耗 | 5.運転測定 | 6.運転動作 |
---|---|---|---|---|---|
|
|
|
|
|
|
![点検の様子1](/dcms_media/image/tenken1.jpg)
![点検の様子2](/dcms_media/image/tenken2.jpg)
![点検の様子3](/dcms_media/image/tenken3.jpg)
ポジションリピーター校正
![ロール間の隙間を調整](/dcms_media/image/roll-UP.jpg)
今後も安心して使用して頂けるよう、ユーザー様へポジションリピーターの校正を行っています。小型卓上機(BR-150VⅢ・HCVⅢ)は弊社に送付頂くだけで校正を実施可能です。生産機は現地に赴いて校正を行うことが可能です。
ポジションリピーターの校正は、校正ユニットを使用してロール間の隙間を測定し、調整します。
ポジションリピーターの校正は、校正ユニットを使用してロール間の隙間を測定し、調整します。
