3本ロールミル・カスタマイズ例

選べる材質

ロール材質



窒化珪素
窒化珪素
アルミナ
アルミナ
鉄ロール
各種金属
寄せ板



寄せ板PTFE(テフロン)
PTFE
(テフロン)
砲金
砲金
寄せ板PTFE(テフロン)
POM
ドクターブレード



ソフトドクター焼入れ鋼+特殊メッキ(SiC粒子入ニッケルメッキ)

樹脂(PEEK)樹脂(PEEK、ポリケトン)

※他素材はご相談下さい。

オプション例

安全に関するオプション

高屋根式全周カバー

全周カバー

投入口を全て覆うことができるカバーです。

フットスイッチ

フットスイッチ

踏んでいる間のみ、ロールを回転させることができます。

エリアセンサー

エリアセンサー

視覚性を良くするために安全カバーを取り付けたくないお客様におススメの安全仕様。赤外線カーテンのエリアセンサーによる自動停止機能です。

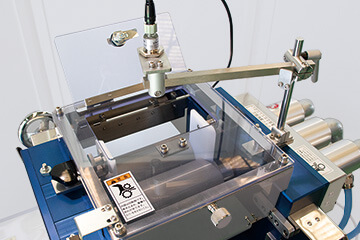

断液センサー

液面センサー

スラリーがロールからなくなると自動で停止し、空運転を防止します。

非常停止用ロームスイッチ

非常停止用ロームスイッチ

非常停止ボタンへの距離を気にしなくてもよい、ロープ式スイッチです。

操作に関するオプション

ポジションリピーター
液晶版

ポジションリピーター液晶版

通常は細かいメモリを合わせる必要がありましたが、全てを数値化することで、より操作性が向上します。


ポジションリピーター
反射板付き

ミラー付きポジションリピーター

反射板に映すことにより、反対側に立たなくても隙間調整を行うことができます。鏡ではないので、割れる心配も御座いません。

処理に関するオプション

サイドシール

サイドシール

寄せ板の消耗が早い方、
寄せ板の外側にペーストがあふれてしまう方に最適です。


寄せ板をロールの側面から押さえますので、
高粘度で寄せ板に噛みこむようなサンプル、圧を加えたら箔になる様なサンプル(金属に多い)にも対応ができるようになります。


銀などの展延性のある金属

上乗せ式の寄せ板部分にペーストが挟まることで箔となる場合があります。箔により寄せ板とロール感の摩擦が増え、発熱し、寄せ板の摩耗が早くなってしまいます。
このように寄せ板の消耗が早い方にはサイドシールをおススメします。


固形分が高く、粘土のようなペースト

ロールと上乗せ式の寄せ板の隙間にペーストが溜まることで寄せ板が浮き上がってしまい、シールができなくなることがあります。また、ペーストがロール~寄せ板間で擦れて粉化する場合もあります。サイドシールはこれらを防ぐことができます。


粉体と液体が分離しやすいペースト

液のみが先に転写され粉体の処理が続くとドライ運転となり、ロールや寄せ板がダメージを受け、漏れやすくなってしまいます。ロール隙間を広げても改善されない場合はサイドシールが有効です。

赤外線式非接触温度センサー

noimage

仕込みスラリーと回収スラリーの温度や冷却水の温度を各々モニタリングして記録することが可能です。

貯留板

noimage

標準の仕込量に対し、おそよ5倍以上の投入量が見込めます。

設置場所に関するオプション

小型機専用テーブル

専用テーブル

BR-100VⅢ、BR-150VⅢ専用テーブルです。制御操作盤、チラーなどをすっきり設置して、100V電源の有効性を最大限に生かす可搬式です。

チラーの本体収納

チラー内蔵

設置面積を縮小化する為に、チラーを本体内部に内蔵可能です。

耐溶剤性に関するオプション

SUSカバー

SUSカバー

安全カバーをパンチ穴式SUSカバーにすると共に、フレーム上部全面にもSUSカバーで保護することが可能です。

防爆仕様

noimage

最小モデルBR-100VⅢを除き、すべてのモデルで防爆仕様を実装することができます。
