公開日：2026年4月10日



スラリー分散では、粒径が目標値に達しているにもかかわらず、粘度の不安定化や固化、工程不良といった問題が発生することがあります。その原因の多くは、粒子を細かくすることではなく、「分散状態」の設計にあります。

スラリー分散とは、粒子を細かくする操作ではなく、濡れ・解砕・安定化を設計し、目的とする性能を安定して発揮できる状態をつくることです。粒径が適正でも後工程で性能が出なければ、そのスラリーは最適とは言えません。

つまりスラリー分散とは、粒径制御ではなく「状態設計」です。

本記事では、ビーズミル装置メーカーの立場から、
スラリー分散の基本となる「濡れ・解砕・安定化」、粒子が凝集するメカニズム、分散設計の考え方と実例を解説します。 スラリー分散に課題を感じている方にとって、 原因の整理から解決のヒントまで得られる内容となっています。





そもそもスラリーとは？

スラリーとは、液体（溶媒）中に固体粒子（粉体）を混合・懸濁させた状態のものです。溶媒には、「水系溶媒」「有機溶媒」などが使用されます。スラリーは、電池材料、電子材料、セラミックス、塗料など、さまざまな分野で使われる重要な材料です。

しかし実際の製造現場では、

といったトラブルが起こることがあります。

これらの問題の原因は、単に粒子が十分に細かくなっていないことではありません。
スラリーの分散状態そのものが最適化されていないことが原因となっているケースが多くあります。



スラリーを決める「分散の3要素」

分散は単一の現象ではなく、
以下の3つの要素が組み合わさって成立します。



この考え方は分散工学の基本として広く知られています。一つひとつ詳しく解説していきます。

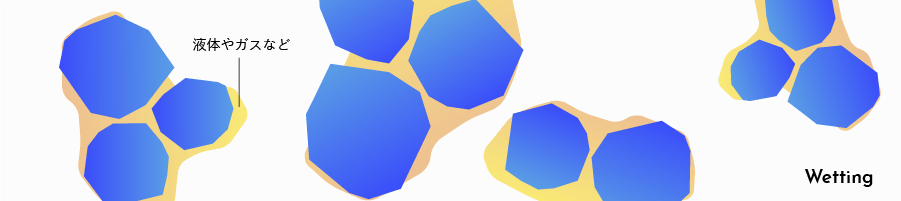

濡れー分散は界面から始まるー

「濡れ」とは、粒子表面についている液体やガスを、濡らす溶媒で置換して取り除いて、凝集体をふやかすことを言います。粒子が液体に十分に濡れていなければ、解砕は進みません。未濡れ粒子や乾燥ダマは、後工程で粗大粒子や不安定要因になります。

粉体粒子は通常、「分子間力」「毛管力」「静電力」などによって凝集しています。濡れは分散の成立条件であり、最初に満たすべき要素です。なぜなら、粒子が十分に濡れていない場合、機械的エネルギーを与えても凝集体は解砕されないためです。その結果、未濡れ粒子や乾燥ダマが残り、粗大粒子や塗工欠陥の原因となります。

業種を問わず様々な現場で扱われている濡れの良否を決めるのは主に①表面張力、②浸透力、③接触角です。表面張力と接触角は低いほど、浸透力は高いほど"濡れ"が良いとされています。

湿式ビーズミルの処理前に行うプレミキシングが、この濡れの部分にあたります。

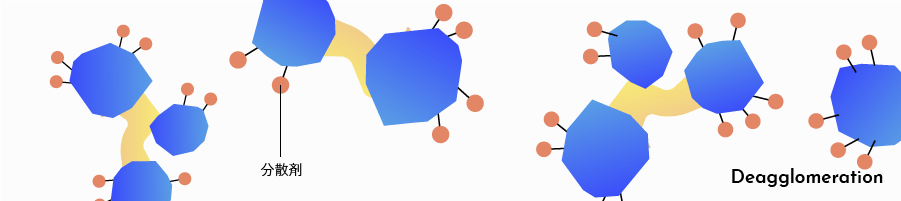

解砕ー強度×頻度の設計ー

「解砕」とは、機械操作によって一次粒子を壊すことなく凝集体をほぐすことを言います。凝集体を解体するには、適切なエネルギーが必要です。
重要なのは、

• 強度（どれだけの力を与えるか）
• 頻度（どれだけ衝突させるか）のバランスです。

強度不足では解砕が進まず、強度過多では扁平化や過分散が起こる可能性があります。解砕は「強ければ良い」のではなく、必要十分であることが重要です。

湿式ビーズミルの処理が、この解砕の部分にあたります。

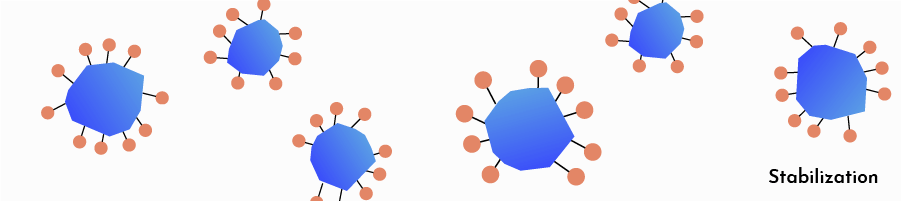

安定化 ― 分散状態を維持する設計

微粒子化が進むほど、粒子の表面エネルギーは増大します。そのままでは再凝集が起こりやすくなります。
安定化設計とは、

• ゼータ電位制御
• 分散剤の吸着
• 粘度設計

などにより、分散状態を維持することです。分散は、維持できて初めて成立します。

スラリーの分散安定性を考えるうえで重要なのが、等電点（IEP）とゼータ電位です。
等電点とは、粒子表面の電荷がゼロになるpHを指します。pHが等電点付近になると粒子の表面電荷が小さくなり、粒子間の静電反発力が弱まります。その結果、再凝集やフロック形成が起こりやすくなり、分散は不安定になります。

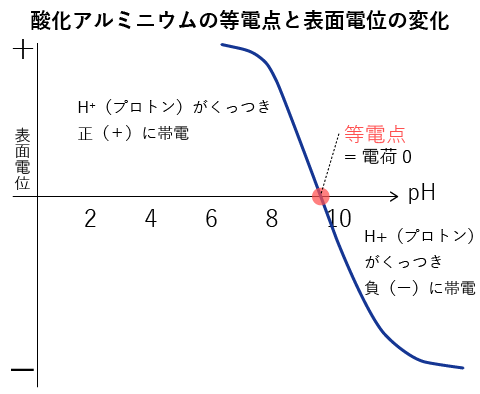

等電点は材料ごとに違います。例えば上記のように酸化アルミニウムの等電点は9～10です。分散を安定させるためには、pHを等電点から離す必要があります。

一方、ゼータ電位は粒子が液中でどれだけ帯電しているかを示す指標であり、分散安定性の目安として広く用いられます。一般に、ゼータ電位の絶対値が大きいほど粒子間反発力が強く、分散は安定しやすくなります。

つまり、
• 等電点付近では不安定になりやすい
• ゼータ電位が十分に確保されているか

が安定性の鍵という関係があります。

スラリー設計では、原料粉体の等電点を把握し、pHや分散剤の選定によってゼータ電位を制御することが重要です。粒径だけでなく、界面電気特性まで含めて設計することが、時間経過しても変化しにくい安定したスラリーにつながります。



粒子はなぜ凝集する？

粒子が凝集するのは、エネルギー的に不安定な状態を安定化させようとするためです。 微粒子になるほど比表面積が増加し、粒子表面のエネルギーが高くなります。その結果、粒子同士が集まって表面積を減らそうとし、凝集が起こります。

「濡れ」の項目でも記載しましたが、粒子の凝集には、主に次の3つの力が関係しています。

これらの力によって粒子同士は引き寄せられ、凝集体を形成します。

このうち、分子間力による引力と静電反発力のバランスによって粒子の分散・凝集挙動を説明する理論がDLVO理論です。
DLVO理論では、粒子間には分子間力による引力と、表面電荷に起因する静電反発力が働き、そのバランスによって粒子が凝集するか、分散するかが決まると考えられています。

一方で、実際の粉体では、表面に吸着した水分などの液体によって粒子間に液架橋が形成され、毛管力が働きます。これにより粒子同士が引き寄せられ、凝集がさらに強まる場合があります。

また、粒子径が小さくなるほど比表面積が増加し、表面エネルギーや粒子間相互作用の影響が大きくなるため、凝集しやすくなります。ナノ粒子のような微粒子では、これらの影響が顕著となり、強固な凝集体を形成しやすいという特徴があります。

このようにナノ粒子は本質的に凝集しやすい性質を持っているため、単に機械的エネルギーを与えるだけでは十分な分散は得られません。
そのためスラリー分散では、濡れによって粒子表面の状態を整え、解砕によって凝集体をほぐし、安定化によって再凝集を防ぐという設計が必要になります。

【関連リンク】

分散事例｜分散剤の分子量



単独の分散剤では成立しなかったケース

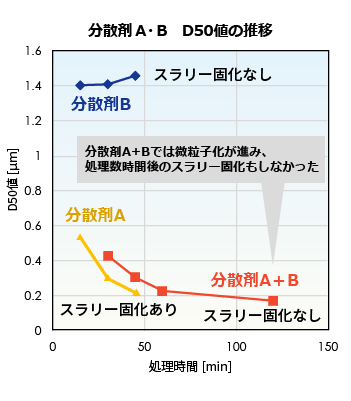

あるセラミックスラリーの分散検討において、弊社のビーズミルイージーナノを使用し、低分子量の分散剤A、高分子量の分散剤Bという2種類の分散剤を比較したところ、以下の結果となりました。

そこで、分散剤AとBを混合して再検討しました。


その結果、D50:0.23μm、D99:0.82μm、スラリー固化なし、経時安定性確保という目標を満たす分散状態が得られました。

本事例では、分散剤の分子量の違いによって分散挙動が異なることが確認されました。

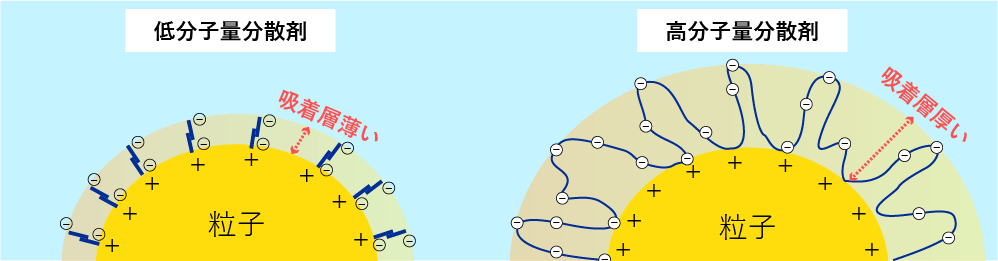

一般的に、分子量の低い分散剤は粒子表面を濡らす働きが強く、凝集体の解砕を促進する効果があります。しかし、吸着層が薄いため、分散後の粒子同士の再凝集を十分に抑制できない場合があります。

一方で、分子量の高い分散剤は粒子表面に厚い吸着層を形成するため、粒子間の立体障害によって分散状態の安定化に寄与します。ただし、濡れや解砕への寄与は比較的弱く、凝集体を十分に解きほぐすことが難しい場合があります。



このように、濡れ・解砕と安定化はそれぞれ異なる機能であり、単一の分散剤だけでは両方を十分に満たせないケースがあります。
そのため、実際の分散設計では、

などにより、濡れ・解砕と安定化のバランスを取る設計が行われます。



分散設計の考え方

ビーズミルにおいて希望のスラリーまで分散するために、以下の項目が重要です。



スラリー分散でお困りの方へ

上記に挙げたような課題がある場合は、分散条件だけでなく、スラリー配合を見直す必要があるかもしれません。 アイメックスでは、濡れ・解砕・安定化を軸に、分散評価から最適条件設計までサポートしています。まずはお気軽にご相談ください。

ビーズミルに関する豊富な技術資料

スラリー分散に関するよくあるご質問

スラリー分散に関してよくある質問をまとめました。



ビーズミル・３本ロールミルに関するお問い合わせ

弊社ではスラリーの分散において、お客様の課題に応じた最適なビーズミルや、条件設定の見直しを提案しています。

セラミックス、電子材料、印刷インキ、化粧品、塗料など、あらゆる分野の分散に対応可能です。お気軽にお問い合わせください。
